Hướng dẫn cách đọc bản vẽ xây dựng chi tiết, dễ hiểu nhất
Cách đọc bản vẽ xây dựng đối với các KTS, Kỹ sư là một việc bình thường, nhưng với những người ngoài ngành chưa từng tiếp xúc là điều rất khó khăn. Biết cách đọc bản vẽ thiết kế nhà sẽ giúp các chủ đầu tư hay chủ nhà nằm rõ được các vấn đề mà người thiết kế muốn thể hiện qua bản vẽ. Để từ đó có những trao đổi, chỉnh sửa theo mong muốn của mình.
Hôm nay, chúng tôi sẽ chia sẻ đến bạn đọc cách đọc một bản vẽ thiết kế xây dựng thông qua những bước cơ bản nhất. Cùng theo dõi nhé!
Bản vẽ xây dựng là thuật ngữ dùng để chỉ những bản vẽ phác hoạ thông tin chi tiết của các công trình xây dựng. Bản vẽ xây dựng là một tổ hợp gồm mặt bằng, mặt bên và mặt cắt của các vật thể trong một công trình. Nói theo chuyên ngành thì đó là bản vẽ mà người thiết kế sẽ minh hoạ lại bằng các ký hiệu bản vẽ theo tiêu chuẩn trong xây dựng ở Việt Nam.
Bản vẽ xây dựng sẽ giúp cho chủ đầu tư và người xây dựng có thể hình dung một cách khái quát về công trình đó trên thực tế. Bản vẽ xây dựng có thể được chuẩn bị bằng tay, nhưng hiện nay đa số đều được vẽ bằng phần mềm chuyên dụng trên máy tính.
Bên cạnh đó, bản vẽ xây dựng cũng thể hiện một phần các thông tin sản xuất. Những thông tin này sẽ được đưa vào hợp đồng và xây dựng, trở thành cam kết giữa người thiết kế và chủ đầu tư.
Bản vẽ xây dựng có ý nghĩa vô cùng quan trọng, nó sẽ giúp ích rất nhiều trong quá trình thi công công trình. Cụ thể:
Bản vẽ xây dựng thường sẽ được chia làm 3 loại phổ biến, mỗi loại sẽ có đặc điểm riêng:
Mỗi đơn vị hay mỗi cá nhân khi làm bản vẽ đều có cách lên bố cục, diễn giải và các thứ tự bản vẽ khác nhau. Tuy nhiên một bộ hồ sơ thiết kế xây dựng cơ bản vẫn phải có đầy đủ các danh mục sau đây:
Tỷ lệ của bản vẽ là tỷ số giữa kích cỡ đó trên hình ảnh biểu diễn và kích cỡ tương ứng đo trên vật thể ngoài thực tế. Tuỳ vào khổ bản vẽ, kích cỡ cũng như mức độ phức tạp của đối tượng cần biểu diễn mà chúng ta sẽ chọn một trong những tỷ lệ sau: 1:5, 1:10, 1:50, 1:100, 1:200, 1:500, 1:1000 hoặc 1:2000.
Cụ thể:
Sẽ tuỳ vào quy mô công trình cũng như yêu cầu thực tế khi thiết kế để chọn tỉ lệ sao cho phù hợp. Với các hồ sơ thiết kế nhà ở, biệt thự hay nhà phố hiện đại thì tỉ lệ thường dùng nhất là 1:100.
Trong bản vẽ xây dựng, khung bản vẽ sẽ có hình chữ nhật, được dùng để giới hạn phần giấy cùng các thông tin trên đó. Khung bên ngoài có nét liền đậm, cách mép từ giấy sau khi xén 10 mm đối với khổ A0 và A1, hoặc 5 mm đối với khổ A2, A3, A4.
Còn khung tên bản vẽ kỹ thuật có thể được đặt theo một chiều dọc hay chiều ngang tuỳ thuộc vào cách trình bày của người thiết kế. Đa phần khung tên được đặt ở cạnh dưới và bên góc phải của bản vẽ. Trong đó, khung tên mỗi bản vẽ phải được đặt sao cho các chữ ghi trên khung tên có dấu hướng lên trên hoặc là hướng sang trái đối với bản vẽ. Để thuận tiện cho việc tìm kiếm bản vẽ cũng như giữ cho các bản vẽ không bị thất lạc.

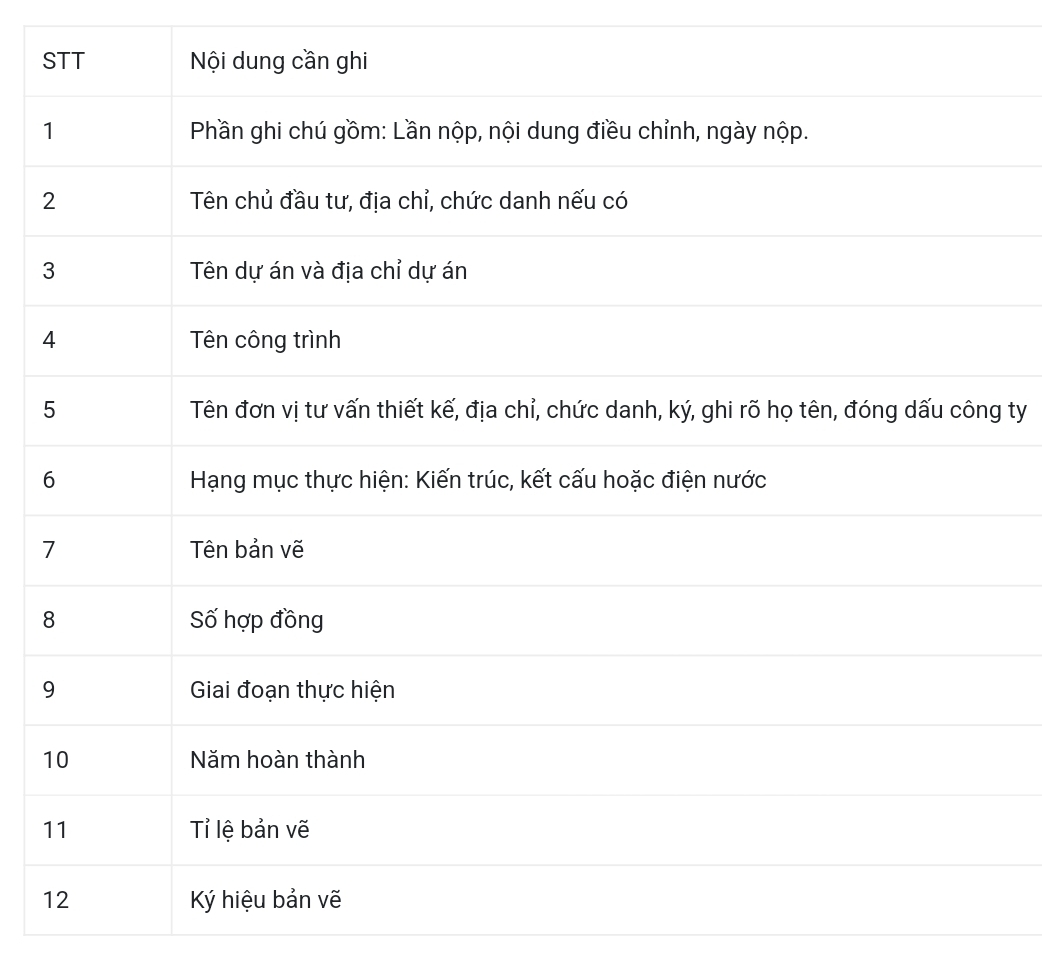

Nội dung ở khung tên trong bản vẽ sẽ bao gồm các thông tin sau đây:
Trong bản vẽ xây dựng sẽ có những quy định về nét vẽ. KTS hoặc những người thực hiện thi công có thể dựa vào đó để hiểu được chi tiết các thông tin liên quan đến bản vẽ.
Cụ thể về các loại nét vẽ như hình dưới đây:
Nếu trong bản vẽ có nhiều nét vẽ trùng với nhau thì KTS sẽ ưu tiên các nét vẽ theo thứ tự như sau:
Trong bản vẽ xây dựng, kích thước sẽ được chia làm 3 thành phần gồm đường dóng, đường kích thước và các con số kích thước. Các KTS khi biểu diễn một kích thước trên bản vẽ thì cần thực hiện theo trình tự là: vẽ đường dóng trước, rồi đến vẽ đường kích thước và cuối cùng là ghi con số kích thước.
Về phần kích thước cũng sẽ có những quy định chung đó là:
Trước khi tìm hiểu về cách đọc bản vẽ xây dựng thì bạn cần biết được các ký hiệu xuất hiện trong bản vẽ. Cụ thể:
Là những ký hiệu biểu thị các loại cửa đi như cửa đơn, cửa kép và cách mở cánh cửa. Các ký hiệu này không liên quan đến vật liệu và cấu tạo của cánh cửa, hay là kỹ thuật ghép, lắp dựng vào tường.
Những ký hiệu này thể hiện cho các loại cầu thang và đường dốc thoải, không liên quan đến vật liệu xây dựng. Nếu như bản vẽ có tỉ lệ 1:100 hoặc lớn hơn thì ký hiệu cầu thang phải thể hiện chi tiết vật liệu cũng như cấu tạo theo đúng tỉ lệ tính toán từ kết cấu.
Ký hiệu vách ngăn được thể hiện bằng nét liền đậm và kèm theo chú thích về loại vật liệu. Nếu bản vẽ có tỉ lệ 1:50 hoặc lớn hơn thì ký hiệu vách ngăn cần thể hiện chi tiết vật liệu và cấu tạo theo tỉ lệ tính toán của kết cấu.
Với những bộ phận cần sửa, có thể sử dụng các ký hiệu này và gắn thêm chú thích để giải thích các thông số cần thiết.
Ký hiệu về vật liệu xây dựng sẽ giúp cho bạn nắm được loại vật liệu nào sử dụng cho công trình thi công. Nhờ đó mà có thể giám sát được phần nào tiến độ công việc đang thực hiện.
Là những ký hiệu về đồ dùng nội thất cơ bản được sử dụng trong nhà. Ngoài ra còn có nhiều đồ nội thất khác, bạn có thể dựa vào hình dáng đồ vật để biết đó là món đồ gì. Những ký hiệu này đều được vẽ trên nguyên lý mặt bằng, tức là hình chiếu từ trên xuống với mặt cắt cao độ 900mm.
Những kiến thức trên sẽ làm nền tảng để bạn có thể hiểu được ký hiệu từ đơn giản đến phức tạp, đồng thời hình dung khái quát từng bản vẽ.
Sau đây GROUP 4N sẽ hướng dẫn cho bạn trình tự đọc bản vẽ xây dựng nhà một cách hiệu quả. Cụ thể:

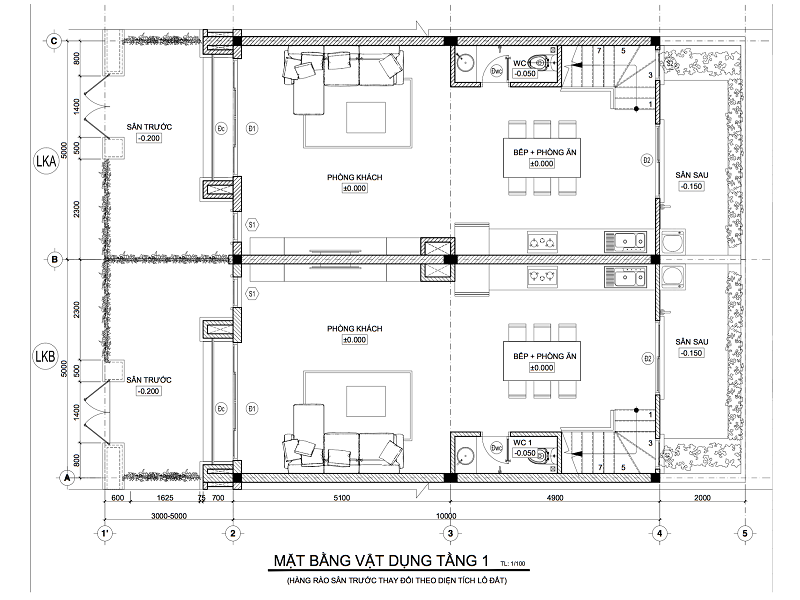

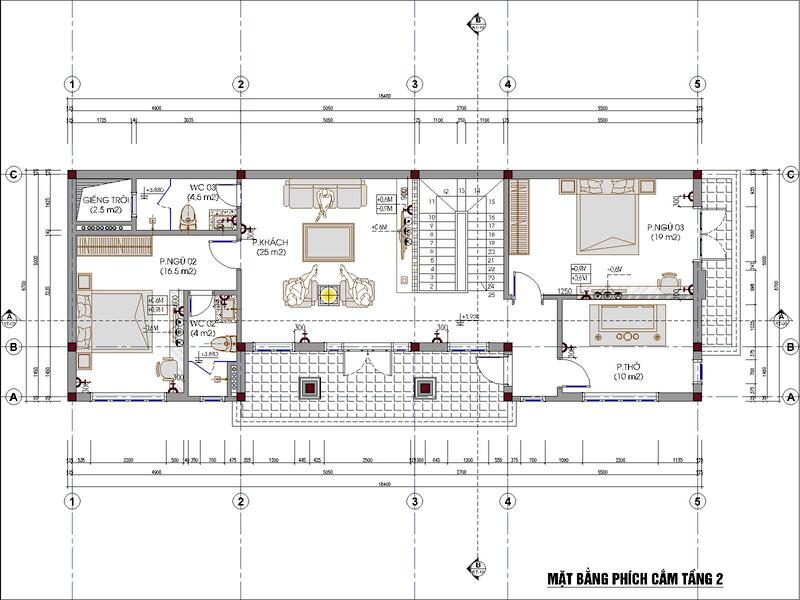

Bản vẽ đầu tiên trong hồ sơ thiết kế là bản vẽ quy hoạch tổng mặt bằng. Mặt bằng của ngôi nhà là hình cắt bằng của các tầng với các mặt phẳng cắt tưởng tượng nằm ngang, cách mặt sàn khoảng 1 đến 1,5m. Bản vẽ mặt bằng công trình cũng thể hiện các khoảng không gian như phòng khách, phòng ngủ, bếp, cửa đi, cầu thang,…
Khi đọc bản vẽ mặt bằng, bạn cần lưu ý một số điều sau đây:
Cách để đọc chính xác bản vẽ thiết kế mặt bằng đó là:
Trong bản vẽ mặt bằng, bạn sẽ thấy được các ký hiệu đồ dùng nội thất như bàn ghế, tủ, giường, bồn tắm hay chậu rửa,… Trên đó cũng sẽ biểu diễn cầu thang chỉ theo hướng đi lên bằng đường gấp khúc nếu là nhà cao tầng.
Bản vẽ mặt đứng là một hình cắt dùng mặt phẳng cắt song song với mặt phẳng hình chiếu đứng. Với các công trình kiến trúc thì mặt đứng chính là hình chiếu thẳng góc thể hiện hình dáng bên ngoài ngôi nhà. Loại bản vẽ này cũng thể hiện được vẻ đẹp về tính nghệ thuật, hình dáng và tỉ lệ cân đối giữa các kích thước với nhau cũng như từng không gian căn nhà.
Mặt đứng là hình dáng bên ngoài của một ngôi nhà, có thể nhìn từ trước hoặc từ sau, từ trái hoặc từ phải. Để có cách đọc bản vẽ xây dựng mặt đứng chuẩn xác, bạn cần lưu ý mặt đứng phải hướng ra phía có nhiều người qua lại.
Trong bản vẽ mặt đứng, bạn không cần ghi kích thước, nếu cần thiết thì ghi thêm tên của các trục tường biên phù hợp với các trục ghi trên mặt bằng.
Ví dụ: Mặt đứng trục A – C là hướng nhìn vào mặt tiền ngôi nhà và mặt đứng trục 5 – 1 là hướng nhìn vào từ phía bên phải của ngôi nhà. Cùng với đó là mắt đứng trục 1 – 5 là hướng nhìn vào phía bên trái ngôi nhà và hướng của trục C – A là hướng nhìn từ phía sau ngôi nhà.
Đó đều là những điểm cần chú ý để có được cách đọc bản vẽ đơn giản và chuẩn xác.
Mặt cắt của một ngôi nhà là các hình cắt thu được khi sử dụng một hay nhiều mặt cắt tưởng tượng thẳng đứng, bố trí song song với các mặt phẳng hình chiếu cơ bản cắt ngang qua không gian trống của căn nhà. Nếu mặt cắt được bố trí dọc theo chiều dài thì được gọi là hình cắt dọc, còn bố trí theo chiều ngang thì gọi là hình cắt ngang.
Mặt cắt sẽ cho bạn biết chiều cao của các tầng nhà, các lỗ cửa sổ và cửa ra vào, kích thước tường hoặc cầu thang,…cùng vị trí và hình dáng chi tiết kiến trúc ngang trang trí bên trong các phòng.
Bản vẽ phối cảnh sẽ cho các hình ảnh giống như thực tế về công trình xây dựng, từ đó sẽ hình dung được ngôi nhà trông như thế nào sau khi hoàn thiện.
Ngày nay, với công nghệ hiện đại, các KTS đã có thể tạo nên các bản vẽ phối cảnh 3D với màu sắc tự nhiên, giống như một ngôi nhà thật.
Trong bản vẽ kết cấu thường sử dụng các nét vẽ chủ đạo như sau:
Con số được ghi trước ký hiệu φ chỉ số lượng thanh thép, nếu chỉ dùng một thanh thì không cần ghi.
Ở dưới đoạn đường dóng nằm ngang,
